Vaporizador Eléctrico – Baño María

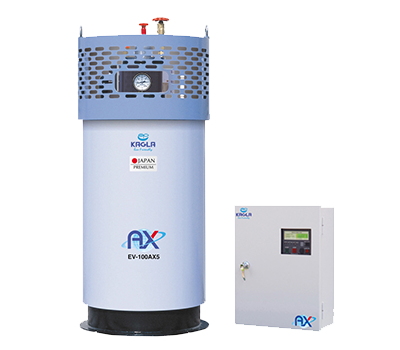

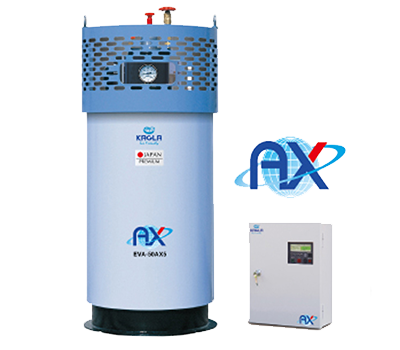

AX5 – Vaporizador de Agua Eléctrico (GLP / Propano)

Electric
Hot water
Steam

Vaporizador tipo de Agua Eléctrico
Capacidad de vaporización : 50 – 500 kg/h
Panel de control externo
Sistema de seguridad de válvula de flotador *Tecnología patentada
A prueba de explosiones : A prueba de llamas / Seguridad intrínseca
Ex d ia II B T4 Gb / Class-1, Division-1

Las ventajas del vaporizador de baño de agua eléctrico serían la capacidad de control, la estabilidad de la vaporización y la seguridad.
Calentador eléctrico calienta el agua del baño. Y esta agua caliente calienta indirectamente el GLP líquido que pasa por el intercambiador de calor.
Como la fuente de calor es agua caliente con un cambio gradual de temperatura, la capacidad de vaporización es estable y controlable. E incluso si hay un problema con la fuente de calor, la capacidad de vaporización se puede ejercer mientras el agua está caliente.

Temperatura del agua controlada entre 75-85 ℃

El intercambiador de calor en forma de espiral realiza una vaporización suave y estable
Tecnología patentada del sistema Float Valve + Magnet para evitar el arrastre de líquido
Panel de control eléctrico externo para monitoreo remoto y función de autodiagnóstico
Dado que el GLP líquido (propano) se calienta indirectamente con agua caliente, es más seguro que los vaporizadores de fuego directo.
En algunos países con leyes de gas específicas, el vaporizador de agua eléctrico se puede instalar mucho más cerca del tanque / cilindros.
Y su funcionamiento es silencioso.

Aplicaciones adecuadas: Todas las aplicaciones industriales y comerciales

Centros comerciales, restaurantes, aplicaciones en las zonas residenciales…
Fábrica que alberga combustibles y explosivos (por ejemplo, fábricas de papel, fábricas de pólvora…)
Aplicaciones residenciales para calderas…
Plano estructural del vaporizador eléctrico tipo agua caliente AX5

Caracteristicas

MECANISMO DE SEGURIDAD AVANZADO

La VÁLVULA DE FLOTACIÓN con imán incorporado (tecnología patentada de KAGLA) evita el arrastre de líquido LPG.
**1. Principio de funcionamiento en la siguiente imagen.
INTERRUPTOR DE NIVEL DE AGUA y el TERMOSTATO DE SEGURIDAD evitan el sobrecalentamiento del baño de agua.
INTERFAZ DE FÁCIL OPERACIÓN
Panel de Control Eléctrico multifunción con Indicador Digital equipado.
**2. Consulte a continuación para obtener más detalles
CUERPO COMPACTO QUE AHORRA ESPACIO
Tamaño de cuerpo compacto con máxima función diseñado sobre la base de la experiencia a largo plazo de KAGLA desde 1958.
ESTRUCTURA DE MANTENIMIENTO FÁCIL PARA UN USO LARGO
La cubierta de la cabeza del AX5 es extraíble para facilitar el mantenimiento y la revisión.
AMPLIA GAMA DE SELECCIONES

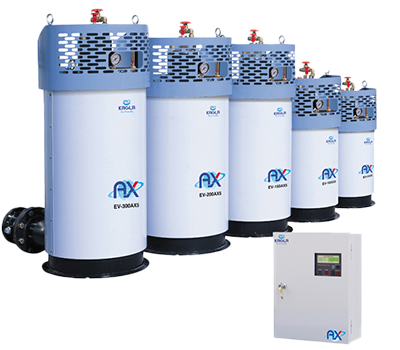

6 different vaporization c6 modelos de capacidad de vaporización diferentes desde 50 kg / h hasta 500 kg / h.
MEDIDA DE DRENAJE
Estructura diseñada para minimizar el drenaje para permanecer en el interior.

Mecanismo de vaporización de los vaporizadores de agua eléctricos KAGLA

Imagen visual del mecanismo de vaporización de vaporizadores tipo baño de agua eléctrico

El vaporizador de agua eléctrico AX5 tiene baño de agua con calentador eléctrico y el intercambiador de calor sumergido en el baño de agua. La temperatura del agua se controla entre 75-85 ℃ para una vaporización estable.
El GLP líquido (propano) entra en el tubo del intercambiador de calor en forma de espiral.
Mientras el líquido pasa por este tubo calentado en el agua caliente, se vaporiza y entra en la cámara de gas.
Y luego fluye a la salida para el consumo de gas.

Función de la válvula de flotador (**1) – Tecnología para operación segura
La válvula de flotador es una función de seguridad para evitar el arrastre de líquido GLP al lado del consumo.

1) Mecanismo de cierre de la válvula de flotador

La válvula de flotador es un mecanismo de seguridad para evitar el arrastre de líquido al lado del consumo.
Cuando el consumo de gas excede la capacidad de vaporización del vaporizador, es posible que la vaporización no alcance el consumo de gas del equipo de combustión.
En este caso, el GLP líquido no vaporizado entrará en la cámara de gas.
La válvula Flotat de KAGLA se elevará hacia arriba por el líquido y cerrará la válvula herméticamente con una conexión magnética.
Este es un dispositivo de seguridad que funciona de manera confiable sin usar energía externa como electricidad o aire piloto.
También funciona en casos como apagón eléctrico, desconexión de calefactor y otros.

Debido al fenómeno de que el líquido empuja hacia arriba el flotador, la salida de la cámara de gas se cierra mediante la válvula en la parte superior del flotador y evita que el líquido LPG fluya hacia el lado de consumo. Dado que no requiere fuentes externas como electricidad o aire de piloto, es un sistema que funciona de manera confiable en todas las circunstancias.

Imagen visual de cómo funciona el sistema de seguridad de la Válvula de Flotador Kagla para evitar el arrastre de líquido

Es un estado de funcionamiento normal en el que la temperatura del agua caliente es adecuada y el intercambio de calor con el líquido GLP se realiza normalmente. Dado que solo hay vapor de GLP en la cámara de gas, el flotador está asentado en la posición inferior y, por lo tanto, la válvula del flotador está abierta.
Cuando la temperatura del agua caliente desciende y el intercambio de calor no se produce correctamente, el líquido LPG fluye hacia la cámara. Luego, el líquido recolectado en la cámara empuja hacia arriba la válvula de flotador.
Si el consumo de gas continúa en este estado, la válvula de flotador se cerrará a la fuerza por el poderoso imán colocado en la parte superior de la válvula de flotador.
El sensor de posición del interruptor de flotador en el costado de la cámara detecta que la válvula de flotador está cerrada, y el código de error No. 3 se muestra en el panel de control.

2) Procedimiento para restablecer la válvula de flotador y reiniciar

Dibujo estructural del sistema de seguridad de la Válvula de Flotador Kagla

Consulte la pantalla del panel de control para identificar la causa del cierre de la válvula de flotador y eliminar el problema.
Turn on the vaporizer and heat the water in the hot water tank with the electric heater.
Cierre las válvulas de entrada de líquido y salida de gas y abra lentamente la válvula de drenaje para liberar el GLP en la cámara y el intercambiador de calor para reducir la presión interna.
Cuando la temperatura del agua alcance los 75 ℃, abra las válvulas en cada parte y presione la varilla de reinicio para abrir la válvula de flotador.
Como un imán fuerte sostiene la válvula, se requiere algo de fuerza para empujar la varilla hacia abajo.
Si la varilla de reinicio no se puede empujar en absoluto, es posible que quede líquido en la cámara. Abra la válvula de drenaje para verificar y libérela si es necesario.

Función de Autodiagnóstico: Pantalla en el panel de control eléctrico (**2.)
El estado de funcionamiento del vaporizador se puede controlar en el panel de control eléctrico desde un lugar remoto.
La combinación de “encendido” y “encendido / apagado intermitente” indica tanto el estado de funcionamiento como la causa del problema.
Cuando se muestran los números 3 / 4 / 5 / 6, el funcionamiento del vaporizador se interrumpe.

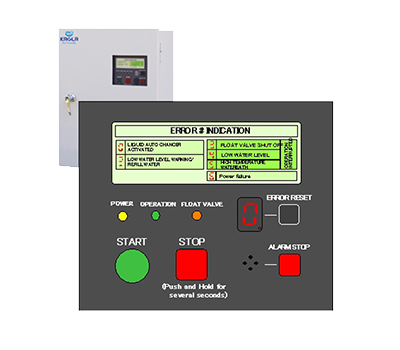

Panel de control
Imagen del panel de visualización de autodiagnóstico para controlar el vaporizador AX5

Tabla de estado operativo
Lista de decodificación del código de error de la función de autodiagnóstico del vaporizador AX5
Causa del problema y Contramedida

No.2 que se muestra : Advertencia de nivel de agua bajo
Detecta y advierte que el nivel del agua está bajando. Agregue agua al recipiente de agua.
*El funcionamiento del vaporizador no se detiene en la etapa de advertencia.
No.3 que se muestra : La válvula de flotador está cerrada (sobrecarga / calentador defectuoso).
La válvula de flotador está cerrada
(causado por：i) sobrecarga / calentador defectuoso o ii) desconexión del calentador)
i) No consuma gas que exceda la capacidad de vaporización del vaporizador. Cambie a un vaporizador con mayor capacidad de vaporización o agregue otro vaporizador para cubrir la escasez.
ii) Verifique la fuente de alimentación trifásica de los calentadores.
No.3 que se muestra (intermitente) : La válvula de flotador está cerrada (termostato defectuoso)
La válvula de flotador está cerrada　（causado por：termostato defectuoso)
Reemplace el termostato.
No.4 que se muestra : Apagado por bajo nivel de agua
Si el agua no se llena cuando se muestra la advertencia de nivel de agua (No 2) y el nivel de agua cae más, el vaporizador se apagará.
Agregue agua al recipiente de agua y reinicie.
No.5 que se muestra : Apagado por alta temperatura del agua
(circuito de control defectuoso / interruptor magnético defectuoso)
Apagado del vaporizador debido a detección de temperatura anormal (temperatura del agua 90 ℃.
Fallo del circuito de control o soldadura del interruptor magnético (necesita reemplazo de pieza).
No.5 que se muestra (intermitente) : Apagado por alta temperatura del agua (termostato defectuoso)
Apagado del vaporizador debido a detección de temperatura anormal (temperatura del agua 90 ℃.
Fallo del termostato (necesita reemplazo de pieza).
No.6 que se muestra : Válvula de flotador cerrada por apagón (no es un defecto)
La válvula de flotador está cerrada (causado por： La temperatura del agua bajó por un apagón)
Una vez que se restablezca la energía, reinicie el vaporizador, vaporice el líquido en la cámara, libere la presión en la cámara / intercambiador de calor y luego reinicie el flotador para restablecer el suministro de gas.
